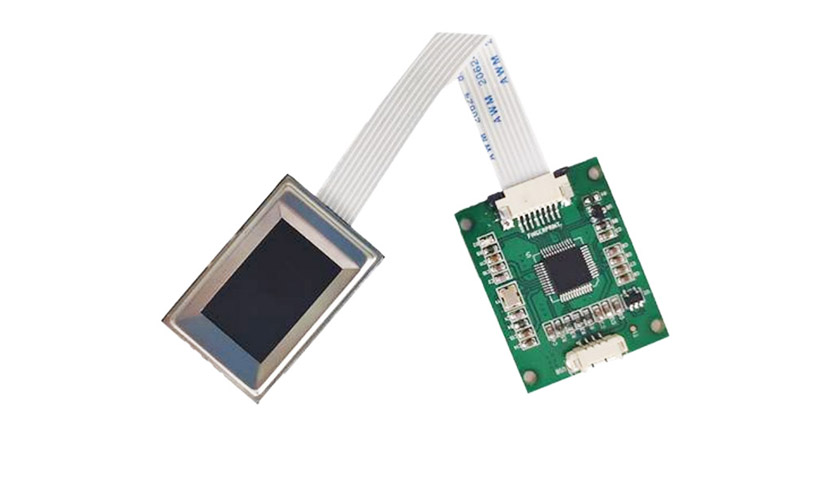

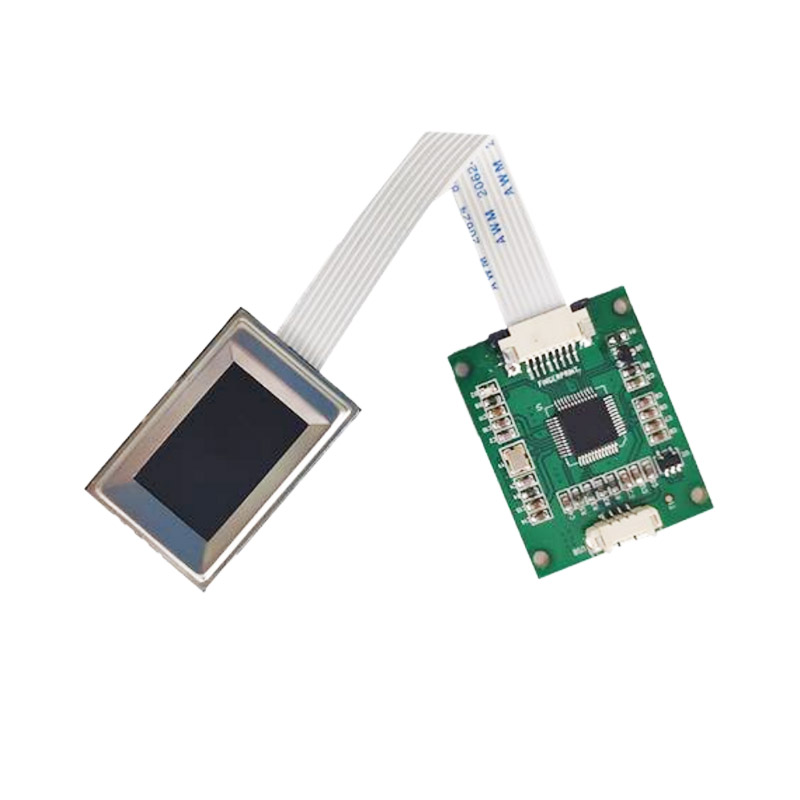

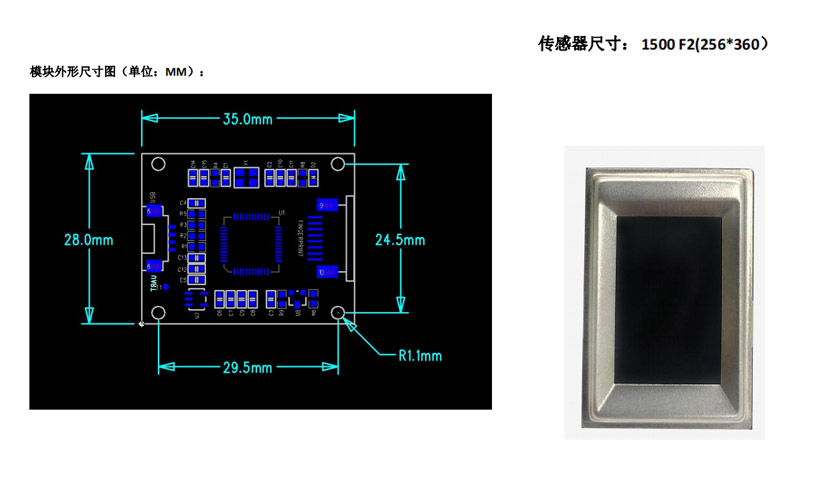

指紋模塊說明：

EST-FP1500指紋采集儀模塊為集成芯片采集和指紋處理的一體化指紋處理模塊，具有體積小、功耗低、接口簡單的特點，可靠性高、防偽度高 杜絕指紋膜等問題。指紋圖像讀取時，對干濕手指都有靈敏的反應和判斷，獲得最佳的成像質量。EST-FP1500指紋采集儀模塊廣泛應用于集成到自助機、排隊叫號機、機器人、訪客機、人證機、 通道閘機、門禁、圖書借閱終端、醫療終端、銀行終端等設備中嵌入式集成使用。

也可定制自學習適應功能，根據使用者的習慣、氣候等的變化自動調整參數，做到更好的匹配。具備自學習功能，指紋識別過程中，提取新的指紋特征值識別成功后將該特征值融合到之前的指紋特征中，實際使用過程中越用越好用。EST-FP1500指紋采集儀模塊可以通過 USB 和 UART 兩種通訊協議和主設備通訊 , 本模塊作為從設備，由主設備發送相關命令，對其進行控制。主設備通過 4PIN*1.25 電子線連接模塊。

工作原理：

指紋識別系統通過特殊的電容感應設備和圖像處理技術，對指紋進行采集、分析和比對，可以自動、迅速、準確地鑒別出個人身份。系統主要包括對指紋圖像采集、指紋圖像處理、特征提取、特征值的比對與匹配等過程

2.1 硬件連接

可與 3.3V 電源的單片機或其他 MCU 進行串口通訊?？紤]到整體電路的功耗，指紋模塊只有工作和不工作兩種狀態，沒有休眠或待機狀態；平常關閉指紋模塊電源輸入，指紋模塊不工作；當單片機（MCU）功能中需要接入指紋模塊，提供指紋模塊電源輸入，指紋模塊工作，完成相應的命令，如不再使用指紋模塊，則切斷指紋模塊電源，指紋模塊模塊進入不工作狀態。

2.2 觸摸感應(定制款，標準出貨的是不帶)

觸摸感應電源輸入端，默認接入電壓為 3.3V，觸摸感應電路整體功耗電流<10uA；該電路可以持續一直供電。觸摸感應信號輸出，高電平有效。手指沒有放在采集窗上的時候，觸摸信號輸出為低電平；當手指放在采集窗上，觸摸信號輸出變化為高電平。該信號可以通過一定的電路接入單片機（MCU）的中斷腳或者IO 口，當收到感應信號以后，喚醒單片機（MCU），給指紋模塊供電，指紋模塊開始工作（考慮到整體 電路的功耗，指紋模塊只有工作和不工作兩種狀態，沒有休眠或待機狀態。

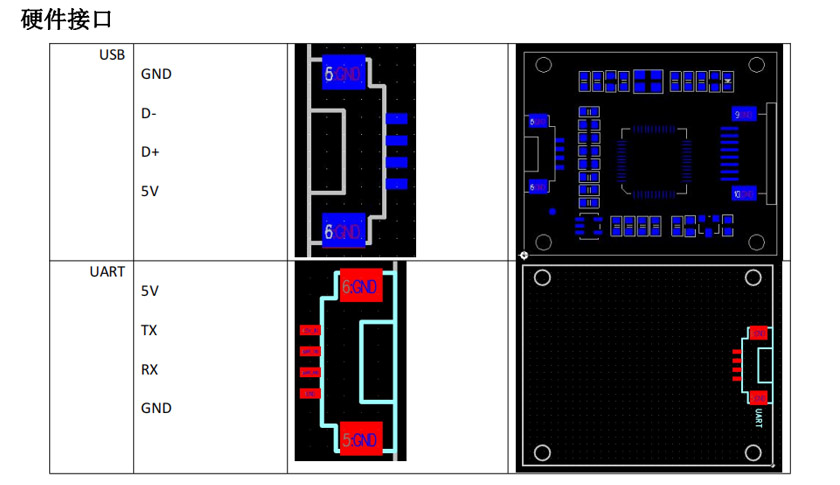

2 硬件接口

平常只是給觸摸電路提供電源，關閉指紋模塊電源輸入，指紋模塊不工作；當感應到觸摸信號以后，提供指紋模塊電源輸入，指紋模塊工作，完成相應的命令，如不再使用指紋模塊，則切斷指紋模塊電源，指紋模塊進入不工作狀態）。

2.3 串行協議

采用半雙工異步串行通訊。默認波特率為 57600bps，可定制其他波特率。傳送的幀格式為 10 位，一位 0 電平起始位，8 位數據位（低位在前）和 2 位停止位，無校驗位。

2.4 上電延時時間

模塊上電后，約需 100mS 時間進行初始化工作。在此期間，模塊不能響應上位機命令。

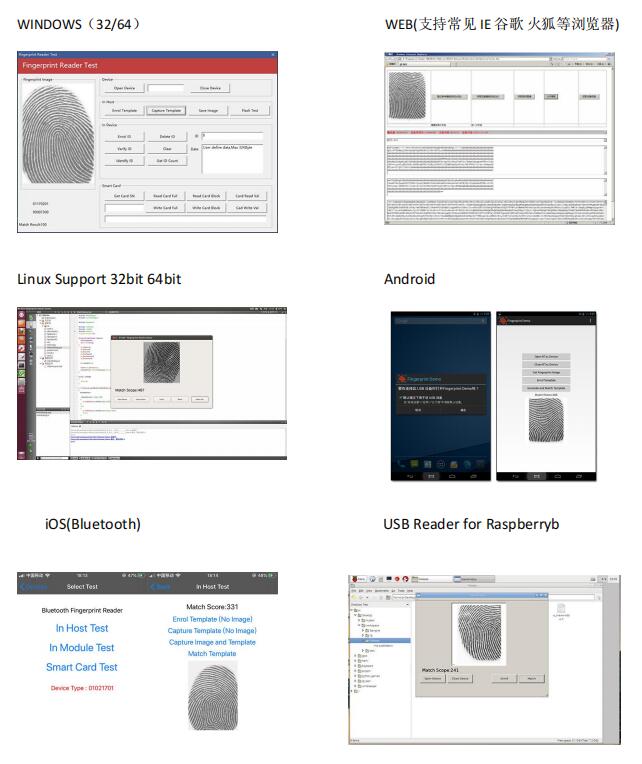

SDK二次開發包：

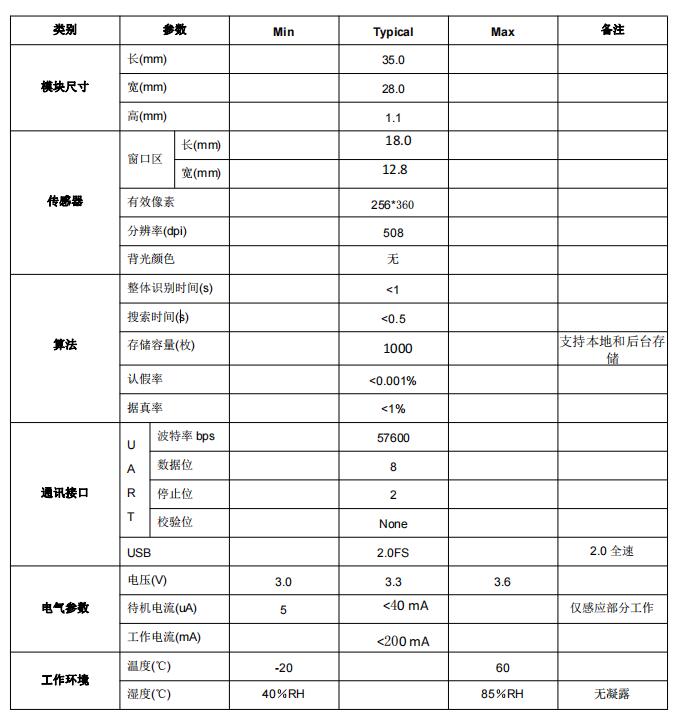

性能參數：

（*由于產品升級或其他原因，EST-FP1500指紋采集儀模塊產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
